Low-Voltage Switchgear Guide: Functions, Types, and Selection Inputs

Laagspanningsschakelaars is een cruciaal onderdeel van elektrische systemen en biedt zowel veiligheid als controle. Inzicht in de grondbeginselen is essentieel voor iedereen die werkzaam is in elektrotechniek of onderhoud.

Deze gids is bedoeld om nieuwkomers een overzicht te geven van de belangrijkste ideeën, componenten, functies en toepassingen van laagspanningsschakelaars, zodat ze de basis kunnen leggen voor verdere kennis.

Wat is laagspanningsschakelmateriaal?

Een laagspanningsschakeling (LV) is een driefasige stroomverdeler die elektrische stroom kan leveren tot 1.000 volt en stroom tot 6.000 ampère. Deze worden vaak binnenshuis gebruikt en zitten in een metalen kast met koperen geleiders en een combinatie van stroomonderbrekers en isolatoren.

Elektrisch Typen schakelapparatuur

Er zijn drie verschillende klassen van schakelsystemen: laagspanning, middenspanning en hoogspanning.

• Hoogspanningsschakelaars: Hoogspanningsschakelaars (HV) zijn schakelapparaten die 75KV of meer vermogen regelen. Omdat deze vermogenschakelaars ontworpen zijn voor gebruik op hoogspanning, bevatten ze vaak verbeterde veiligheidsfuncties.
• Middenspanningsschakelaars: Middenspanningsschakelaars (MV) worden gebruikt in systemen van 1 KV tot 75 KV. Deze schakelapparatuur wordt vaak gebruikt in systemen met motoren, voedingscircuits, generatoren en transmissie- en distributielijnen.
• Laagspanningsschakelaars: Laagspanningsschakelaars (LV) zijn ontworpen om systemen tot 1KV te regelen. Deze zijn vaak te vinden aan de laagspanningszijden van stroomdistributietransformatoren en worden gebruikt in een groot aantal industrieën.

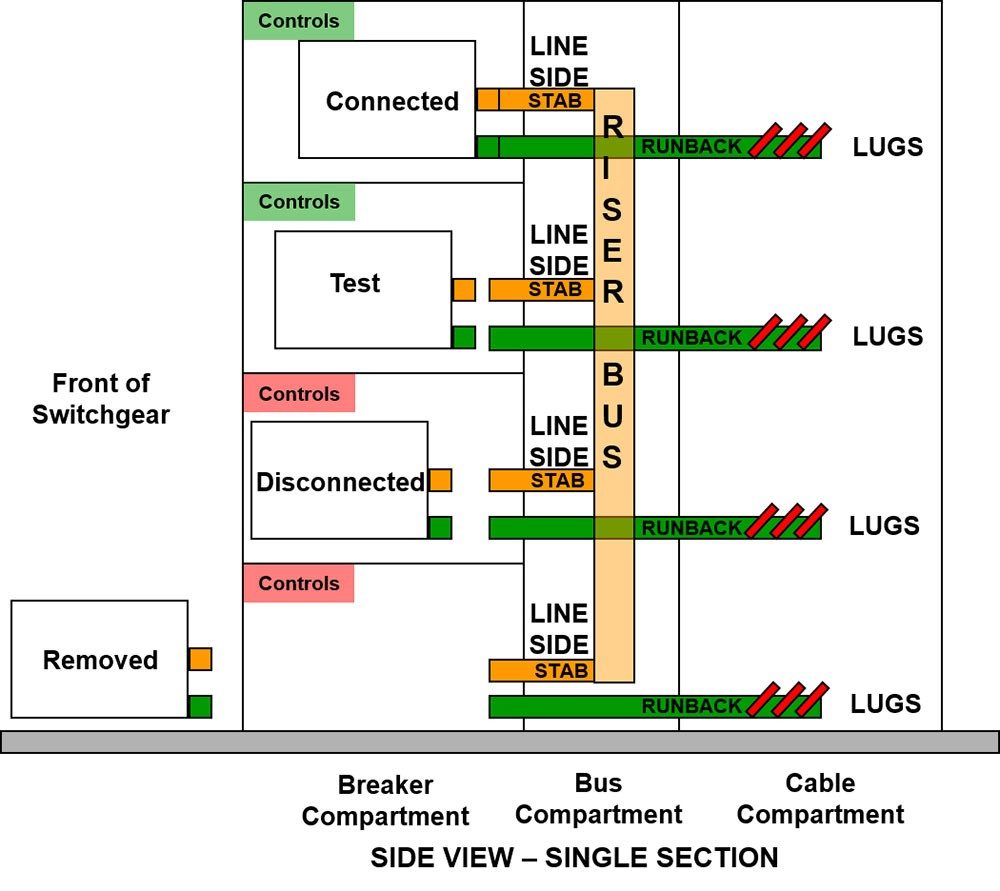

Belangrijkste onderdelen van laagspanningsschakelaars

Laagspanningsschakelaars, aardlekschakelaars, HRC-zekeringen, elektrische isolatoren, luchtschakelaars (ACB), installatieautomaten (MCCB) en kleine automaten (MCB) zijn voorbeelden van laagspanningsschakelaars met een nominale spanning van 1KV.

• Onderbreker compartiment: Apparaten die automatisch de elektrische stroom afsluiten in geval van overbelasting of kortsluiting. Soorten zijn onder andere kleine vermogensschakelaars (MCB's) en installatieautomaten (MCCB's).
• Schakelaars: Mechanische apparaten voor het openen en sluiten van elektrische circuits. Ze kunnen handmatig of automatisch worden bediend.
• Buscompartiment: Het buscompartiment bevindt zich achter het circuitonderbrekercompartiment en is hiervan eveneens gescheiden door stevige barrières.
• HRC-zekeringen: Wanneer de stroom een bepaalde drempel overschrijdt, smelten de zekeringen en verbreken ze het circuit. Soorten zekeringen zijn patroonzekeringen en steekzekeringen.
• Behuizingen: Beschermende behuizingen waarin de componenten van de schakelapparatuur zijn ondergebracht en die zorgen voor veiligheid en naleving van normen zoals IP-classificaties voor stof- en waterdichtheid.
• Kabelcompartiment: Het kabelcompartiment, dat zich achter het schakelmateriaal bevindt, kan worden gescheiden van het buscompartiment met behulp van geventileerde of ongeventileerde barrières.
• En andere accessoires die nodig zijn om het systeem te beschermen

Basisfuncties van laagspanningsschakelaars Gebieden

Toepassing van laagspanningsschakelaars

• Energiecentrales
• Transformatorstations
• Auto-industrie
• Infrastructuur
• Machinebouw
• Chemie en petrochemie
• Farmaceutische industrie
• Olie- en gasindustrie
• Pulp- en papierindustrie
• Cementindustrie
• Mijnbouw en staalfabrieken
• Afvalverwijdering
• Waterbeheer
• Staal- en metaalindustrie
• Glasindustrie
• Bouw van fabriek
• Datacenters
• en nog veel meer

Voordelen van laagspanningsschakelaars

• Blijf veilig en gezondEen van de beste dingen aan laagspanningsschakelaars is dat ze dingen veiliger maken door elektrische problemen en ongelukken te voorkomen.
• Snelheid en betrouwbaarheid: Het zorgt ervoor dat elektriciteitssystemen goed werken, wat stilstand voorkomt en de efficiëntie verhoogt.
• Efficiënt gebruik van geld: Laagspanningsschakelaars besparen op de lange termijn geld omdat ze voorkomen dat apparatuur beschadigd raakt en de onderhoudskosten verlagen.

Veelgestelde vragen over laagspanningsschakelaars

Wat is het verschil tussen schakelapparatuur en schakelborden?

Omdat schakel- en verdeeltoestellen op bijna oneindig veel manieren kunnen worden geconfigureerd, elk met functies die de ander niet kan hebben, is het onmogelijk om de kosten direct te vergelijken tussen systemen die identiek zijn in grootte en functie. Dit gezegd hebbende, kan een ingenieur afleiden dat schakelborden vaak een veel goedkoper alternatief zijn op basis van de grotere omvang en hoeveelheid materiaal die nodig is voor schakelborden met verdeelde compartimenten, zelfs rekening houdend met de kosten van extra functionaliteit en besturingsbedrading.

Lees meer:Elektrisch schakelbord vs. schakelapparatuur

Zijn laagspanningsschakelaars gebruiksvriendelijk?

Als fabrikant van schakelapparatuur maken we schakelapparatuur op maat die is afgestemd op de specificaties van het gebouw of de toepassing waarvoor het bedoeld is, en die vaak wordt geïnstalleerd in een 'gecontroleerde omgeving' zoals een fabriek of schakelkamer.

Sommige systemen zijn eenvoudig te bedienen, terwijl andere behoorlijk ingewikkeld zijn. We raden gewoonlijk aan dat mensen een opleiding krijgen voordat ze een LV-mechanisme bedienen, omdat een fout kostbaar kan zijn of desastreuze gevolgen kan hebben als het op de juiste manier wordt gedaan. We dringen erop aan dat alleen bekwame, opgeleide en gecertificeerde personen schakelapparatuur onder spanning hanteren en dat persoonlijke beschermingsmiddelen (PPE) worden gedragen bij het schakelen van apparaten voor de eigen veiligheid.

Updated Selection Guidance

This section is a supplemental review draft. Consolidate overlapping passages before replacing the production URL.

Low-voltage switchgear is an assembly used to switch, protect, distribute, and sometimes monitor electrical power on the low-voltage side of a system. The exact arrangement depends on the incoming supply, feeders, loads, protection strategy, access requirements, and applicable project requirements.

This guide is intended to strengthen the existing low-voltage switchgear article. It explains selection inputs without claiming a universal voltage range, short-circuit rating, certification, or installation method for every product.

What low-voltage switchgear does

A low-voltage switchgear assembly can provide a controlled point for incoming power, feeder distribution, isolation, protection, metering, and operational control. The equipment may be arranged as a lineup or another documented assembly, depending on the system and product scope.

Switchgear should not be confused with every type of panelboard, switchboard, or control panel. Those terms can overlap in casual discussion, but the equipment function, construction, protection devices, and project standard must be checked in the technical specification.

Common functional sections

The following sections are commonly considered when defining a low-voltage switchgear lineup:

– incoming or main switching section; – bus or distribution section; – outgoing feeder sections; – circuit breakers, fuses, or other protective devices; – metering and monitoring interfaces; – control power and auxiliary circuits; and – cable termination and access provisions.

The actual lineup may contain only some of these sections. A product brochure or generic diagram should not be treated as the final project arrangement.

Inputs to define before selection

System and load information

Provide the supply information, load schedule, feeder count, motor or transformer connections, and expected operating conditions. Protection and equipment selection depend on these inputs, not only on a nominal system label.

Feeder and bus arrangement

Describe the number and type of feeders, required separation, bus arrangement, cable entry, and any planned future sections. If the project needs transfer, tie, metering, or sectionalizing functions, state them explicitly.

Protection and monitoring

Identify which devices need overcurrent protection, isolation, metering, status feedback, or remote communication. Protection coordination, fault duties, and settings require project-specific engineering information and should not be invented in a content article.

Installation environment

Record the installation location, ambient conditions, access direction, mounting, cable routing, maintenance approach, and enclosure requirements. Confirm any NEMA, IP, UL, IEC, or other compliance statement from the exact product documentation.

Types and terminology

Low-voltage switchgear may be described by construction, access, feeder arrangement, or protective device. Terms such as fixed, withdrawable, metal-enclosed, service entrance, or distribution lineup describe different aspects of the assembly and should not be treated as interchangeable labels.

The existing A Beginner’s Guide to Low-Voltage Switchgear can serve as the category overview. The Electrical Switchboard vs. Switchgear article covers a related terminology comparison. Link to the relevant product page only after confirming that the actual product scope matches the requirement.

Documentation for a quotation or design review

A useful inquiry package may include:

The supplier should identify assumptions, exclusions, and the exact configuration offered. That is more reliable than selecting a lineup from a generic type name.

Selection checklist

Before approving a low-voltage switchgear proposal, verify:

1. incoming supply and feeder information;
2. load and motor data;
3. bus and section arrangement;
4. protection and metering scope;
5. cable entry and access requirements;
6. installation environment and enclosure documentation;
7. drawings, manuals, and inspection deliverables; and
8. assumptions about future expansion or site work.

The final choice should be tied to the approved project documents and the exact product configuration. A general guide can organize the decision, but it cannot approve protection settings or certify an installation.
